Harmaasuodattimet Kuun katselussa
© Aarre Kellomäki
1987
Teksti pohjautuu Aarre Kellomäen keväällä 1987
tekemiin havaintoihin erilaisilla harmaasuodattimilla.
|
Lupasin
kertoa kokemuksistani harmaasuodattimien suhteen. Nyt
on ollut mahdollista
seurata Kuun kehittymistä kapeasta sirpistä täyteen
Kuuhun saakka. Sain sijoitettua
suodattimet okulaarin alle tekemällä raon okulaarin
adapterin ja teleskoopin putken
väliin.
Ensinnäkin kiinnosti,
ovatko suodattimet todella harmaita. Kun niillä
katsoo valkeaa paperia, on huomaavinaan pienen sinertävän
sävyn. Erilaiset värit
kuitenkin näkyvät melko luonnollisina suodattimien
läpi, värit tietenkin
tummenevat (syvenevät). Siis silmämääräisesti
suodattimet ovat harmaita.
Ajoin myös absorptiospektrit spektrofotometrilla. Silmän
herkällä
aallonpituusalueella (500-600 nm) on abrorptio varsin tasaista.
Sensijaan tehtaan ilmoittamat
tiheysluvut eivät oikein pidä paikkaansa: Suodatin
0,99 (havaittiin 1,10) 1,46 (1,64)
ja 1,99 (2,05). Siis kaikki ovat hieman vahvempia kuin ilmoitettu.
Eroilla ei kuitenkaan ole
käytännön merkitystä. Vielä sellaiset
huomiot, että suodattimet
ovat UV-alueella läpinäkymättömiä,
mutta läpäisevät
lämpösäteilyä 2-3 kertaa enemmän kuin
näkyvää valoa.
Tässä varoituksen sana: Suodattimia ei pitäisi
käyttää auringon
katseluun. Nehän voivat särkyä lämmön
vaikutuksesta.
Sitten kokemuksista teleskoopin
äärellä. Suodattimet auttavat kahdella
tavalla: 1) Poistavat häikäisyä, 2) lisäävät
Kuun tummuuseroja eli
kontrastia. Kontrastin lisäämiseksi suodattimia kannattaa
käyttää,
vaikka häikäisyä ei olisikaan, siis esim. päivällä.
Myös
ohuen pilven läpi Kuu näkuu suodattimella paljon
paremmin. Suodattimia käyttäen
saa esille monia hienonhienoja yksityiskohtia kuten Schröterin
laakson tai Sirsalisin
halkeaman, joiden näkeminen on aikaisemmin ollut niin
ja näin. Parhaimmillaan suodattimen
edut ovat kuitenkin täyden kuun aikaan. Silloin Kuun kymmenet
kirkkaat pisteet loistavat
korostetusti ja kraaterereitten säteiden kulkua voi hyvin
seurata.
Summa summarum: Tästä lähtien
käytän kuuhavainnoissani
aina suodatinta.
Olen myös miettinyt, millaisia
suodattimia voisit myydä asiakkaillesi.
Oma kolmen suodattimen valinta tuntuu osuneen aika hyvin kohdalleen.
En tosin tiedä, onko
se paras mahdollinen, kun vertailuvaihtoehtoja ei ole. Ilmeisesti
silmä kuitenkin suvaitsee
poikkeamia kumpaankin suuntaan. Olen laskeskellut taulukon
1, joka antaa minun suodattimiani
vastaavat suodattimet erikokoisille teleskoopeille. Lisätietona
tarvitaan vielä kirkkaus
tai paremminkin okulaarin läpi tulevan kuvan kirkkaus.
Se on ilmoitettu "häikäisyluokissa".
Jos ei halua ostaa kolmea
suodatinta, tulee toimeen kahdella, jotka voidaan tarvittaessa
asettaa peräkkäin. Taulukon 1 arvoja soveltaen on
taulukkoon 2 valittu sopivat suodatinparit.
Jos taas joku ostaa vain yhden suoattimen, on häikäisyluokan
II arvo sopivin. On
ilmeistä, ettei kaikkia taulukossa olevia suodattimia
ole saatavissa. Silloin voinee ottaa
lähinnä voimakkaimman suodattimen. Silmä kyllä
sietää poikkeamia
esitetyistä arvoista.
|
d
(mm) |
I |
suodattimen
tiheysluku D |
|
|
|
|
häikäisyluokka |
|
|
I |
II |
III |
400 |
2,56 |
1,51 |
2,05 |
2,45 |
300 |
1,44 |
1,26 |
1,80 |
2,20 |
250 |
1,00 |
1,10 |
1,64 |
2,05 |
200 |
0,64 |
0,90 |
1,44 |
1,85 |
150 |
0,36 |
0,65 |
1,19 |
1,60 |
100 |
0,16 |
0,30 |
0,84 |
1,25 |
50 |
0,04 |
- |
0,24 |
0,65 |
Taulukko 1. Erikokoisille
teleskoopeille sopivat harmaasuodattimet. Optiset tiheydet
valittu siten, että silmään
tulee sama valovirta kuin 250 mm Newtonissa. Teleskoopin
suhteellinen valonkeräyskyky on I = d^2/250^2, missä d on objektiivin läpimitta.
d
(mm) |
A |
B |
A+B |
400 |
0,9 |
1,7 |
2,6 |
300 |
0,9 |
1,5 |
2,4 |
250 |
0,8 |
1,3 |
2,1 |
200 |
0,7 |
1,2 |
1,9 |
150 |
0,6 |
1,0 |
1,6 |
100 |
0,5 |
0,8 |
1,3 |
50 |
(0,2 |
0,5 |
0,7) |
Taulukko 2. Kahden suodattimen sarja:
A häikäisyluokalle I, B luokalle II ja (A+B) luokalle III
I |
Oleellisesti täysi
Kuu ja teleskoopissa pieni suurennus (okulaarin
polttoväli > 15 mm) |
II |
Puolikuu ja pieni suurennus
tai keskivahva suurennus (okulaari
8-12 mm) kaikissa kuun vaiheissa. |
III |
Hyvin kapea kuunsirppi
ja pieni suurennus tai vahva suurennus
(okulaari < 6 mm) kaikissa Kuun vaiheissa tai Kuun katselu
päivällä (= auringon
näkyessä). |
Häikäisyluokat
|

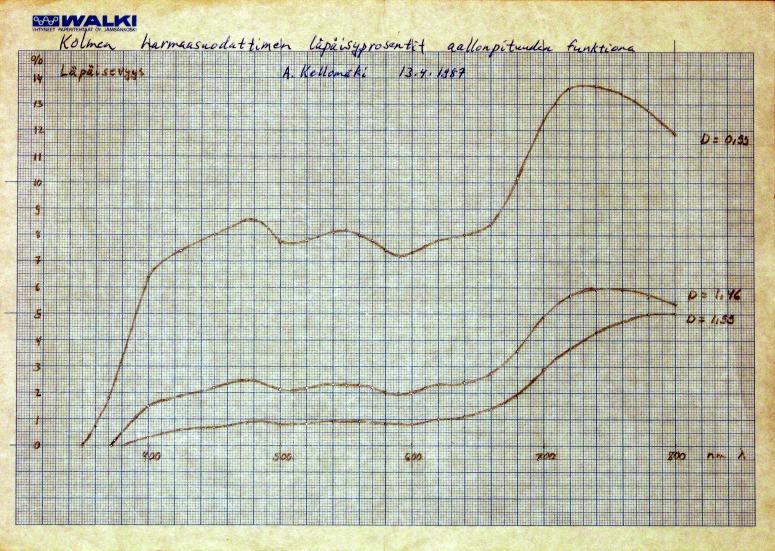

Harmaalasien mitatut läpäisykäyrät
|
Saatavana olevat harmaat okulaarisuodattimet
Taulukossa suodattimen tiheys ilmaistu ensin logaritmisena arvona kuten
yllä olevassa Aarre Kellomäen tekstissäkin. Suodattimissa on monikalvopäällystys,
Baaderin tuotteita.
tiheys |
läpäisy
n. |
0,6 |
T=25% |
0,9 |
T=12,5% |
1,8 |
T=1,0% |
3,0 |
T=0,016% |
|
|
