Prisman vaikutus ideaalikaukoputken kuvaan |
 |
| Kuvassa
tarkastellun systeemin perusrakenne. Vasemman reunan viiva
kuvaa täydellistä objektiivia,
jonka aukko 80 mm ja polttoväli 480 mm. Oikean reunan
suorakaide kuvaa valon kulkua prismassa.
Prisman valotien pituus tässä 60 mm. Prisma sijoitettu
siten, että sen takapinnasta
etäisyys kuvatasolle on 40 mm. Siniset säteet kuvaavat
optiselle akselille fokusoituvia
säteitä, vihreät 10 mm akselin sivuun tarkentuvia.
Prisman lasina käytetty
yleistä prismalasia BaK 4. Prisma pidentää systeemin
pituutta noin kolmanneksella
pituudestaan, tässä etäisyys objektiivista kuvatasolle
on 502 mm. |
|

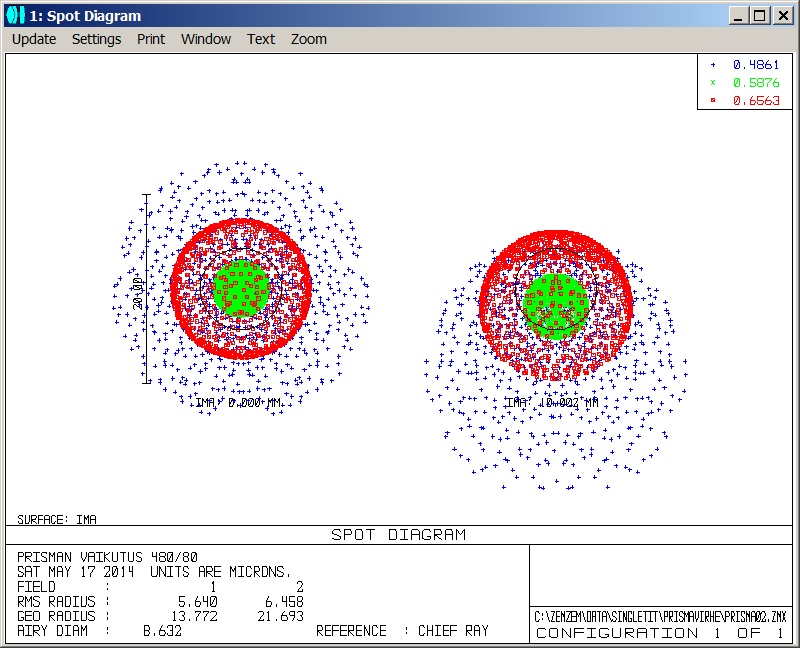

| Spottikuva
esittää pistemäisen kohteen kuvaa kuvatasossa.
Vasemmalla kuva optisella akselilla. Airy-disk on hieman vihreiden
säteiden kuviota suurempi. |
 |
| Kuvassa
systeemin aaltorintama, virhettä kutakuinkin valoaallon neljännes. |
|
|
| Prisma saa
aikaan pallovirhettä ja pitkittäistä värivirhettä.
Punaiset säteet
tarkentuvat runsaat 0,2 mm sinisten etupuolelle, taakse kaartuvat
kuvaajat kertovat ylikorjatusta
palloaberraatiosta. Prisman vaikutuksen johdosta rakenteen
Strehl-luku on 0,78. |
|
