Kameraobjektiivin modulaation siirtofuntion
(MTF) teoreettinen maksimiarvo on riippuvainen ainoastaan aukkosuhteesta.

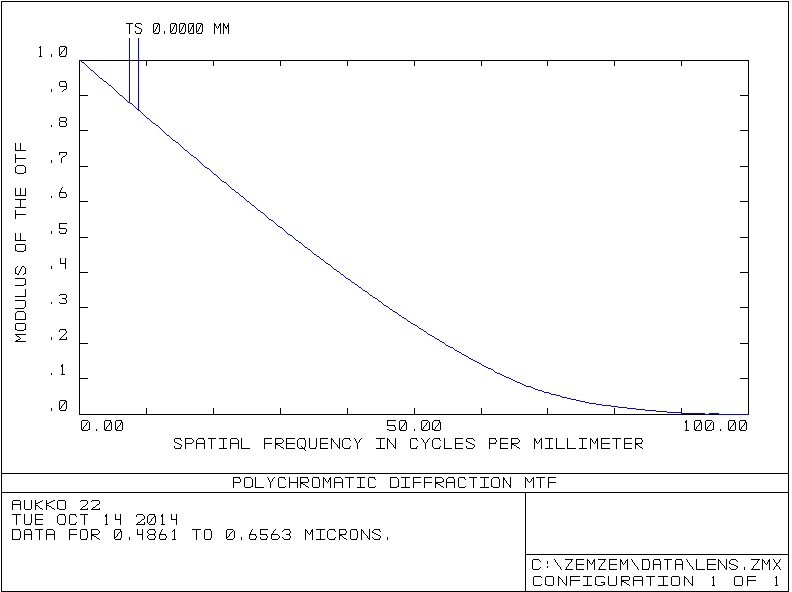

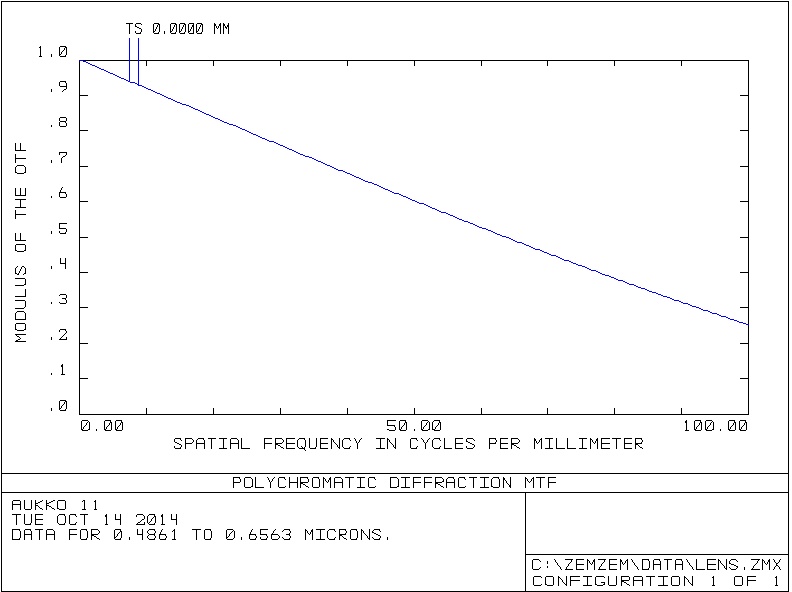

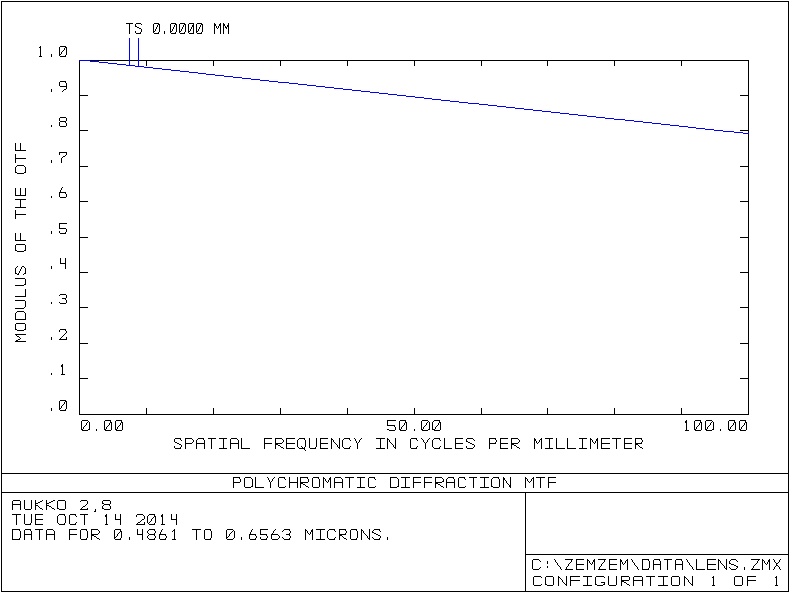

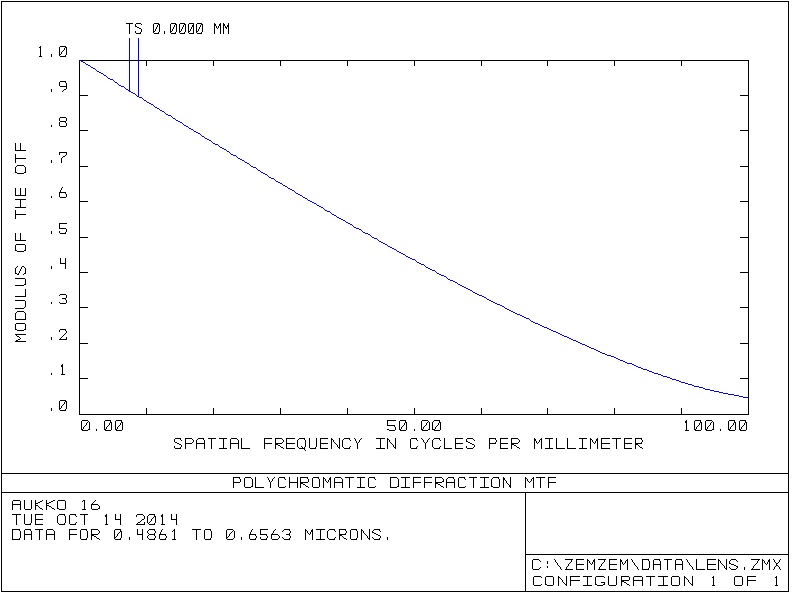

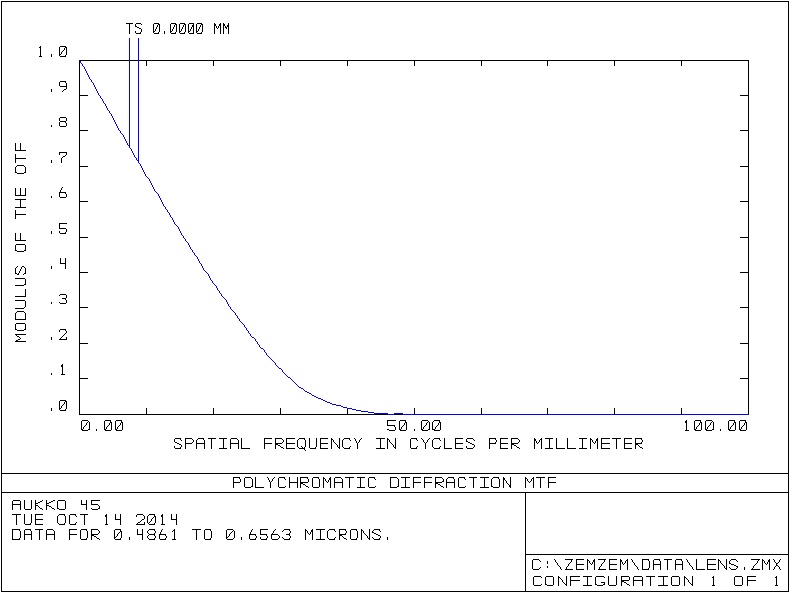

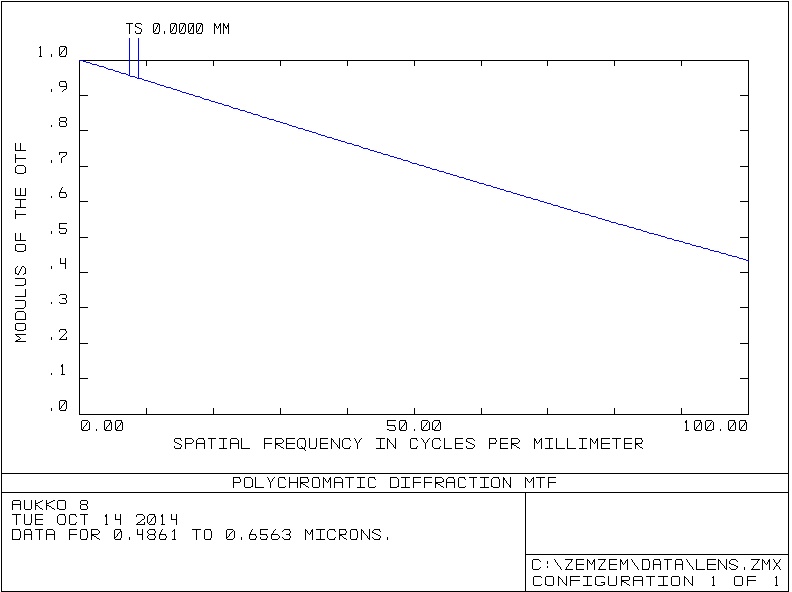

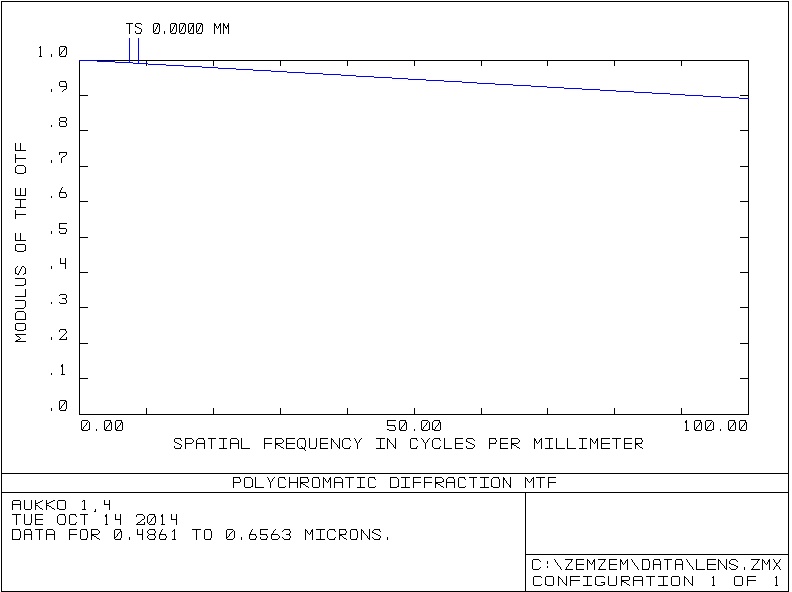

Tämän sivun
kuvat esittävät näitä arvoja eri aukkolukemilla.
Sininen käyrä näyttää MTF:n lukuarvon,
joka on luettavissa pystyakselilta.
Tässä arvot numeroitu nollasta yhteen, mutta ne voidaan
yhtä hyvin ajatella
arvoina nollasta 100 %:iin.
Vaaka-akselilta voidaan valita
haluttu linjatiheys väliltä nollasta sataan viivapariin,
mikä on normaalin kuvauksen
kannalta riittävä alue asian tarkasteluun.
Tämä
esitystapa
poikkeaa kameraesitteiden yksinkertaistetusta esitystavasta,
missä käyrät ilmoittavat
vain muutamalla linjatiheydellä saatavan modulaation arvon
kuvakentän eri kohdissa. |
