Kaljapullonpohjalinssi 3
kokoonpano ja testaus
|

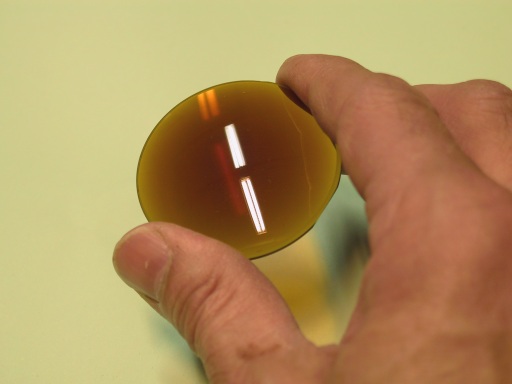

Kiillotetun linssin
ensimmäinen
tarkastelu.
|

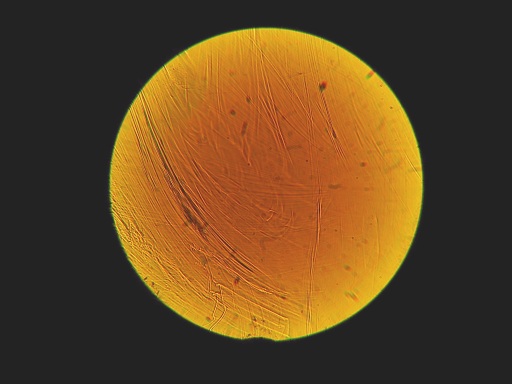

Linssiä tarkastellaan
ns. Schlieren-menetelmällä, joka paljastaa lasin
sisäiset virheet. Lasissa olevat
juomut aiheutuvat lasimassan taitekertoimen vaihteluista. Tässä
suhteessa objektiivin
raaka-aine ei ole optisen lasin veroista. Kuperan linssin keskusta
on reunoja paksumpi, mistä
aiheutuu keskiosan tummempi väri ja vähäisempi valon läpäisy.
|

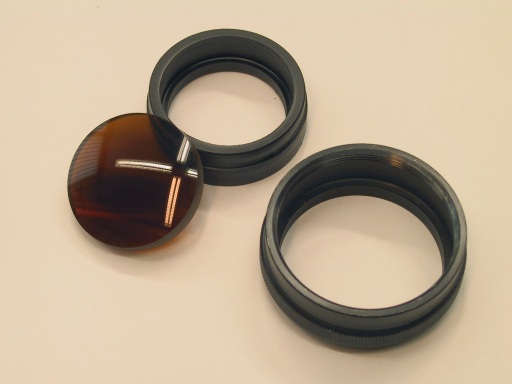

Lopulliseen kokoon pienennetty linssi,
ylinnä mustasta muovista sorvattu linssin pesä ja
M42-kierteinen loittorengas, johon
linssi kehyksineen sovitetaan. Objektiivin polttoväliksi tuli 108 mm.
|
Aukko f/7 on juuri valmistunut.
Kuvassa työkalut, jolla pyöreäreikäinen
himmennin työstettiin.
|

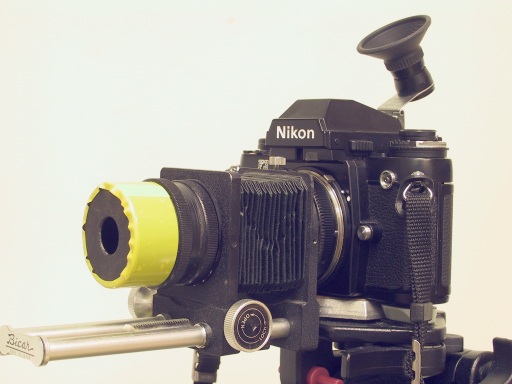

F3 ja objektiivi. Yläkuvassa valmistettu
himmennin on kiinnitetty sähköteipillä sopivaan
loittoputkeen. Vanha palje hoitaa tarkennusliikkeen. Tarkentamisen apuna suurennusluuppi,
kamerassa tähyslasina tyyppi E.
Optiikka valmiina ensimmäiseen testiin.
|

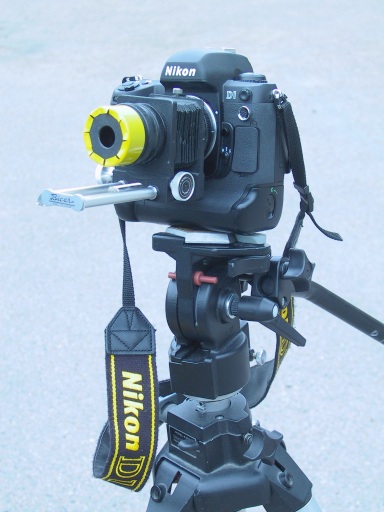

D1 ja kaljapullonpohjaobjektiivi.
Tämä historiallinen yhdistelmä kuvattu 18. toukokuuta
2001. Himmentimen pitimen parannettu teippikehys ei ole valitettavasti väriltään
aivan oikeaa Nikonsävyä.
|
